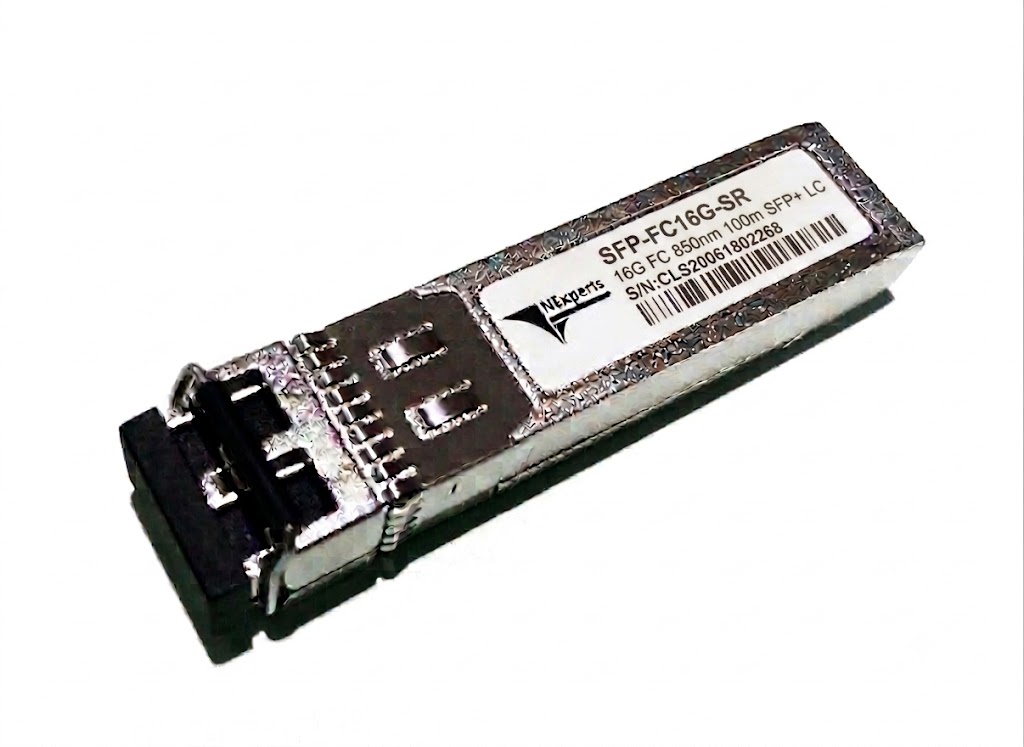

VNE SFP-FC16G-SR 16G Fibre Channel SFP+ 850nm 100m DOM LC MMF Transceiver Module

VNE SFP-FC16G-SR là module quang Fibre Channel 16Gb/s (16GFC), chuẩn Short Range (SR), sử dụng bước sóng 850nm, thiết kế dạng SFP+, dùng cho kết nối lưu trữ tốc độ cao trong SAN, Data Center, hệ thống Storage (SAN Switch, HBA, Director).

Thông số kỹ thuật chính

• Chuẩn giao tiếp: Fibre Channel 16Gbps

• Dạng module: SFP+ (tương thích khe SFP+ FC)

• Bước sóng: 850nm

• Loại sợi: MMF (Multi-Mode Fiber)

• Đầu nối: LC Duplex

• Khoảng cách tối đa: 100m OM3/OM4

• Hỗ trợ DOM/DDM: Có (theo dõi nhiệt độ, công suất TX/RX, điện áp)

• Hot-Pluggable: Có (cắm/rút khi thiết bị đang chạy)

• Nguồn cấp: 3.3V

• Nhiệt độ hoạt động: 0 ~ 70°C (Commercial)

Khả năng tương thích

• Tương thích tốt với các thiết bị SAN Switch & Storage như:

  • Brocade

  • Cisco MDS

  • HBA Emulex / QLogic

Ứng dụng thực tế

• Kết nối SAN Switch ↔ Storage Array

• Kết nối SAN Switch ↔ Server HBA

• Dùng trong Data Center, hệ thống ảo hóa, backup tốc độ cao

• Phù hợp nâng cấp từ 8G FC → 16G FC

Case thực tế

Test thử module VNE SFP-FC16G-SR với SAN switch Cisco DS-C9148S-12PK9

switch# show interface transceiver
fc1/1 sfp is present
    Name is VNE
    Manufacturer's part number is SFP-FC16G-SR
    Revision is A
    Serial number is CLS21032502101
    Cisco part number is 10-2666-01
    Cisco pid is DS-SFP-FC16G-SW
    FC Transmitter type is short wave laser w/o OFC (SN)
    FC Transmitter supports short distance link length
    Transmission medium is multimode laser with 62.5 um aperture (M6)
    Supported speeds are - Min speed: 4000 Mb/s, Max speed: 16000 Mb/s
    Nominal bit rate is 14000 Mb/s
    Link length supported for 50/125um OM2 fiber is 35 m
    Link length supported for 62.5/125um fiber is 15 m
    Link length supported for 50/125um OM3 fiber is 100 m
    Cisco extended id is unknown (0x0)

    No tx fault, no rx loss, in sync state, diagnostic monitoring type is 0x68
    SFP Diagnostics Information:
       Temperature           :  37.95 C
        Voltage               :   3.31 V
        Current               :   7.49 mA
        Optical Tx Power      :  -1.82 dBm
        Optical Rx Power      :  -2.46 dBm
        Tx Fault count  : 0
    Note: ++  high-alarm; +  high-warning; --  low-alarm; -low-warning
