Cisco GLC-SX-MMD là module SFP 1 Gbps chuẩn 1000BASE-SX, chạy trên cáp quang đa mode (MMF) ở bước sóng 850 nm, đầu nối LC Duplex. Đây là mã SX có DOM và dải nhiệt độ mở rộng (EXT) trong họ SFP Gigabit của Cisco, phù hợp các tuyến ngắn trong tòa nhà hoặc phòng máy nơi đã có sẵn sợi MMF. Nếu tuyến của bạn là sợi đơn mode (SMF), hãy chọn GLC-LH-SMD hoặc GLC-EX-SMD.
⚡ Điểm nhanh thông số chính
- Chuẩn / tốc độ: IEEE 802.3z 1000BASE-SX, 1 Gbps, SFP, LC Duplex
- Bước sóng: 850 nm (dải 770 đến 860 nm), chỉ dùng cho MMF
- Cự ly: 220 m (62,5 µm FDDI-grade), 275 m (OM1), 550 m (OM2), 1.000 m (OM3/OM4/OM5)
- Công suất: phát −9,5 đến −3 dBm, thu −17 đến 0 dBm
- DOM: có (Table 4 của Cisco)
- Nhiệt độ vận hành: −5°C đến 85°C (EXT)
- Không dùng được trên SMF, cần LH-SMD hoặc EX-SMD cho sợi đơn mode
Bảng thông số kỹ thuật đầy đủ
| Thông số | Giá trị |
|---|---|
| Mã đặt hàng (PID) | GLC-SX-MMD |
| Chuẩn giao tiếp | IEEE 802.3z 1000BASE-SX |
| Hệ số form / tốc độ | SFP / 1 Gbps |
| Bước sóng | 850 nm (dải thu/phát 770 đến 860 nm) |
| Loại sợi | Đa mode (MMF) 50 µm và 62,5 µm |
| Đầu nối | Dual LC/PC (không hỗ trợ patch cord APC) |
| Cự ly tối thiểu | 2 m |
| Công suất phát | −9,5 đến −3 dBm |
| Công suất thu | −17 đến 0 dBm |
| DOM | Có |
| Nhiệt độ vận hành / lưu trữ | −5°C đến 85°C (EXT) / −40°C đến 85°C |
| Kích thước (C x R x D) | 8,5 x 13,4 x 56,5 mm (số liệu chung họ SFP Cisco) |
| Trọng lượng | Thường không quá 75 g (số liệu chung họ SFP Cisco) |
| Tiêu thụ điện | Thường đến 1 W mỗi cổng (số liệu chung họ SFP Cisco) |
| An toàn laser | Class I (IEC 60825-1) |
Cự ly và suy hao tối đa theo loại sợi
| Loại sợi | Lõi (µm) | Băng thông modal (MHz·km) | Cự ly tối đa | Suy hao kênh tối đa |
|---|---|---|---|---|
| FDDI-grade | 62,5 | 160 | 220 m | 2,4 dB |
| OM1 | 62,5 | 200 | 275 m | 2,6 dB |
| 400/400 | 50 | 400 | 500 m | 3,4 dB |
| OM2 | 50 | 500 | 550 m | 3,6 dB |
| OM3 | 50 | 2.000 | 1.000 m | 5 dB |
| OM4 | 50 | 4.700 | 1.000 m | 5 dB |
| OM5 | 50 | 4.700 | 1.000 m | 5 dB |
Cả mức công suất thu lẫn suy hao kênh tối đa đều phải đạt thì liên kết mới được bảo đảm. Cự ly 1.000 m chỉ đạt trên sợi 50 µm tối ưu cho laser (OM3 trở lên).
So sánh với GLC-LH-SMD
| Tiêu chí | GLC-SX-MMD | GLC-LH-SMD |
|---|---|---|
| Chuẩn | 1000BASE-SX | 1000BASE-LX/LH |
| Bước sóng | 850 nm | 1310 nm |
| Loại sợi | Chỉ MMF | SMF và MMF |
| Cự ly tối đa | 1.000 m (OM3/OM4) | 10 km (SMF), 550 m (MMF) |
| Công suất phát | −9,5 đến −3 dBm | −9,5 đến −3 dBm |
| Công suất thu | −17 đến 0 dBm | −20 đến −3 dBm |
| DOM / nhiệt độ | Có / EXT | Có / EXT |
Tính năng nổi bật
- DOM: đọc được mức quang ngay trên thiết bị, giúp phát hiện sớm sợi bẩn hoặc đầu nối lỏng trước khi liên kết rớt.
- Cắm nóng: thay hoặc bổ sung module không cần tắt thiết bị.
- Trộn loại SFP theo từng cổng: có thể dùng chung thiết bị với SFP đồng hoặc quang khác, chỉ trả tiền cho cổng đang dùng.
- Dải nhiệt EXT: chịu môi trường nóng hơn bản COM (0 đến 70°C), hợp tủ mạng ít điều hòa.
Ứng dụng phù hợp
Uplink giữa tủ tầng và phòng máy chủ trong tòa nhà, kết nối switch với switch hoặc server trong cùng data room, và các tuyến campus ngắn đã đi sẵn sợi MMF OM3/OM4.
Tương thích thiết bị
Datasheet Cisco liệt kê module Gigabit SFP dùng được trên nhiều nền tảng như Catalyst 2960, 3560, 3750, 3850, 4500, dòng Nexus và ASR 1000 (danh sách tham khảo, Cisco có thể bổ sung). Để tra cứu toàn bộ mã optic tương thích chính xác theo từng model switch, vui lòng xem: Cisco Transceiver Module Group (TMG) Compatibility Matrix
Câu hỏi thường gặp
GLC-SX-MMD có chạy trên cáp đơn mode không? Không. Cisco mô tả đây là SFP chỉ dành cho sợi đa mode. Với SMF, dùng GLC-LH-SMD (đến 10 km) hoặc GLC-EX-SMD (đến 40 km).
Cự ly thực tế của tôi là bao nhiêu? Phụ thuộc loại sợi: 550 m trên OM2, 1.000 m trên OM3/OM4/OM5. Nếu sợi cũ 62,5 µm thì chỉ 220 đến 275 m. Hãy kiểm tra loại sợi trước khi chọn.
Có cần mode-conditioning patch cord không? Datasheet Cisco chỉ yêu cầu patch cord này cho 1000BASE-LX/LH chạy trên sợi đa mode, không nêu yêu cầu đó cho SX.
GLC-SX-MMD khác SFP-1G-SX thế nào? SFP-1G-SX dành cho cổng 10G và chỉ chạy trên cổng 10G, không chạy trên cổng chỉ 1G. GLC-SX-MMD là mã SFP 1G thông thường, có nhiệt độ EXT, trong khi SFP-1G-SX ghi COM.
Đặt hàng
| Mã (PID) | Mô tả theo Cisco |
|---|---|
| GLC-SX-MMD | 1000BASE-SX short wavelength, có DOM |
| GLC-SX-MM-RGD | 1000BASE-SX short wavelength, bản rugged (IND) |
| SFP-1G-SX | 1000BASE-SX cho cổng 10GE |
Khi nào nên chọn GLC-SX-MMD
Chọn khi tuyến đã có sợi MMF và cự ly trong 550 m (OM2) hoặc 1.000 m (OM3/OM4), cần DOM và dải nhiệt EXT. Nếu tuyến là SMF hoặc dài hơn 1 km, chuyển sang GLC-LH-SMD hoặc GLC-EX-SMD. Nếu thiết bị cần bản chịu nhiệt công nghiệp, xem GLC-SX-MM-RGD.
Sản phẩm liên quan
- Module cùng họ: Cisco GLC-LH-SMD, Cisco GLC-EX-SMD, Cisco GLC-TE

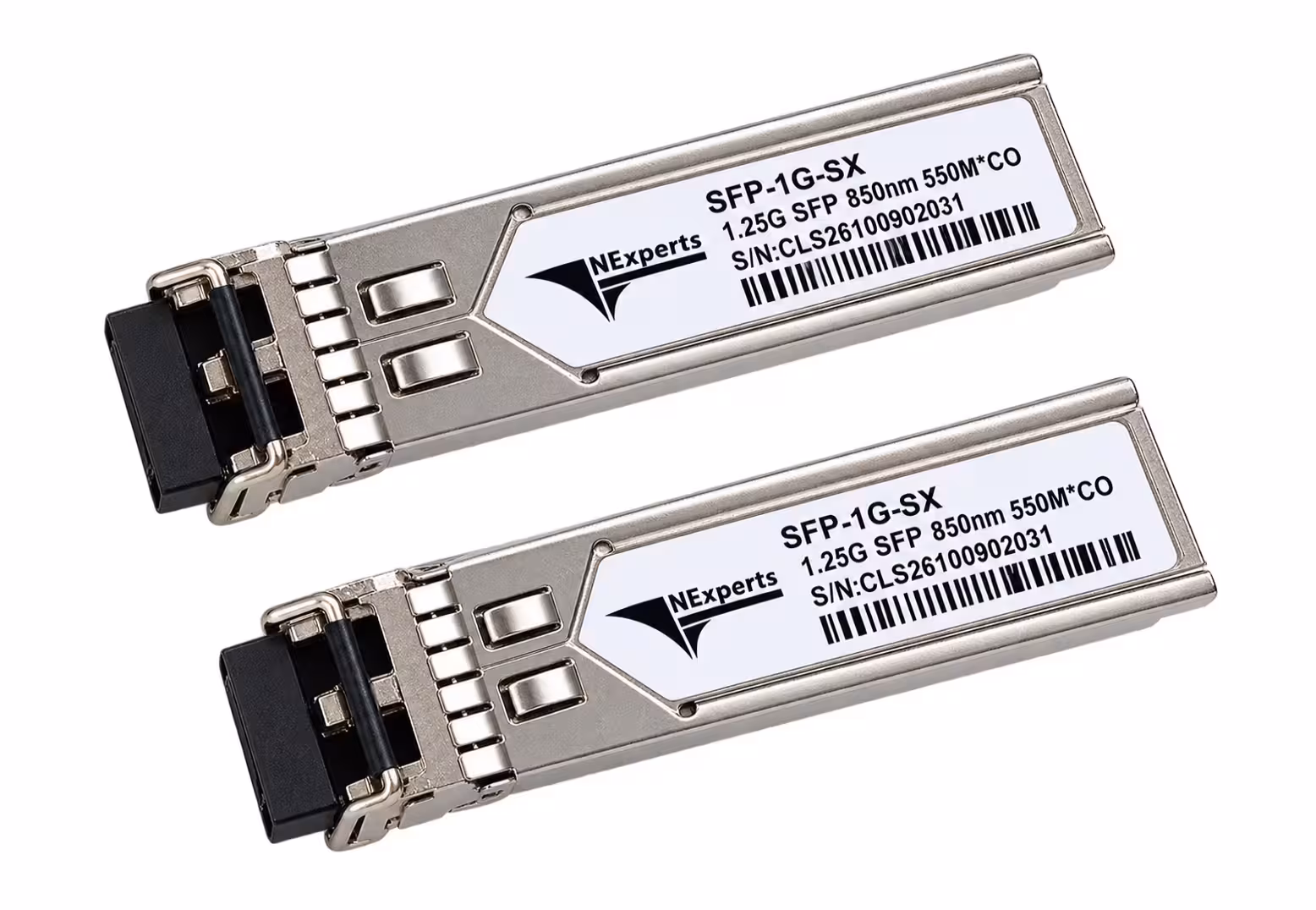

- Phương án tương thích Cisco, bảo hành 2 năm: VNE SFP-1G-SX
- Danh mục: Module quang SFP
Ghi chú minh bạch
Số liệu lấy từ Cisco SFP Modules for Gigabit Ethernet Applications Data Sheet (Table 2 cabling, Table 3 optical, Table 4 nhiệt độ/DOM, Table 5 ordering).
