Cisco GLC-LH-SMD là module SFP 1 Gbps chuẩn 1000BASE-LX/LH, bước sóng 1310 nm, đầu nối LC Duplex. Điểm khác biệt của mã này là chạy được cả sợi đơn mode (SMF) đến 10 km lẫn sợi đa mode (MMF) đến 550 m, kèm DOM và dải nhiệt EXT. Đây là lựa chọn mặc định cho tuyến liên tòa nhà hoặc campus đã có cáp đơn mode, khi cự ly không vượt 10 km.
⚡ Điểm nhanh thông số chính
- Chuẩn / tốc độ: IEEE 802.3z 1000BASE-LX/LH, 1 Gbps, SFP, LC Duplex
- Bước sóng: 1310 nm (dải 1270 đến 1355 nm)
- Cự ly: SMF G.652 đến 10 km, MMF bất kỳ đến 550 m
- Công suất: phát −9,5 đến −3 dBm, thu −20 đến −3 dBm
- Suy hao kênh tối đa: 6 dB (SMF), 2,4 dB (MMF)
- DOM: có; nhiệt độ vận hành: −5°C đến 85°C (EXT)
- Lưu ý MMF: cần mode-conditioning patch cord, bất kể độ dài tuyến
Bảng thông số kỹ thuật đầy đủ
| Thông số | Giá trị |
|---|---|
| Mã đặt hàng (PID) | GLC-LH-SMD |
| Chuẩn giao tiếp | IEEE 802.3z 1000BASE-LX/LH |
| Hệ số form / tốc độ | SFP / 1 Gbps |
| Bước sóng | 1310 nm (dải thu/phát 1270 đến 1355 nm) |
| Loại sợi | Đơn mode G.652 (SMF) và đa mode (MMF) |
| Đầu nối | Dual LC/PC (không hỗ trợ patch cord APC) |
| Cự ly tối đa | 10.000 m (SMF), 550 m (MMF) |
| Cự ly tối thiểu | 2 m |
| Công suất phát | −9,5 đến −3 dBm |
| Công suất thu | −20 đến −3 dBm |
| Suy hao kênh tối đa | 6 dB (SMF G.652), 2,4 dB (MMF) |
| DOM | Có |
| Nhiệt độ vận hành / lưu trữ | −5°C đến 85°C (EXT) / −40°C đến 85°C |
| Kích thước (C x R x D) | 8,5 x 13,4 x 56,5 mm (số liệu chung họ SFP Cisco) |
| Trọng lượng | Thường không quá 75 g (số liệu chung họ SFP Cisco) |
| Tiêu thụ điện | Thường đến 1 W mỗi cổng (số liệu chung họ SFP Cisco) |
Cự ly theo loại sợi
| Loại sợi | Lõi (µm) | Băng thông modal (MHz·km) | Cự ly tối đa |
|---|---|---|---|
| SMF G.652 | 9 | không áp dụng | 10 km |
| MMF | 62,5 | 500 | 550 m |
| MMF | 50 | 400 | 550 m |
| MMF | 50 | 500 | 550 m |
Khi chạy trên MMF, Cisco yêu cầu mode-conditioning patch cord theo chuẩn IEEE, bất kể độ dài tuyến, và patch cord cho sợi 62,5 µm có đặc tả khác patch cord cho sợi 50 µm.
So sánh các mã SFP quang 1G của Cisco
| Tiêu chí | GLC-SX-MMD | GLC-LH-SMD | GLC-EX-SMD |
|---|---|---|---|
| Chuẩn | 1000BASE-SX | 1000BASE-LX/LH | 1000BASE-EX |
| Bước sóng | 850 nm | 1310 nm | 1310 nm |
| Loại sợi | Chỉ MMF | SMF và MMF | Chỉ SMF |
| Cự ly tối đa | 1.000 m | 10 km (SMF) | 40 km |
| Công suất phát | −9,5 đến −3 dBm | −9,5 đến −3 dBm | −1 đến +3 dBm |
| Công suất thu | −17 đến 0 dBm | −20 đến −3 dBm | −22 đến +1 dBm |
| Suy hao kênh tối đa | 5 dB (OM3 trở lên) | 6 dB (SMF) | 18 dB |
Tính năng nổi bật
- Một mã cho hai loại sợi: giúp giảm số mã dự phòng khi hạ tầng có cả tuyến SMF lẫn MMF cũ.
- DOM: theo dõi mức công suất quang và tình trạng module ngay trên thiết bị để xử lý sự cố nhanh hơn.
- Cắm nóng: thay module không cần tắt thiết bị.
- Dải nhiệt EXT: chịu môi trường nóng hơn bản COM, hợp tủ mạng ít điều hòa.
Ứng dụng phù hợp
Liên kết giữa các tòa nhà trong campus, nối chi nhánh gần trong bán kính vài km trên cáp đơn mode, và tuyến sợi đa mode 62,5 µm cũ cần vượt mức 220 đến 275 m của SX (tối đa 550 m, kèm mode-conditioning patch cord).
Tương thích thiết bị
Datasheet Cisco liệt kê module Gigabit SFP dùng được trên nhiều nền tảng như Catalyst 2960, 3560, 3750, 3850, 4500, dòng Nexus và ASR 1000 (danh sách tham khảo, Cisco có thể bổ sung). Để tra cứu toàn bộ mã optic tương thích chính xác theo từng model switch, vui lòng xem: Cisco Transceiver Module Group (TMG) Compatibility Matrix
Câu hỏi thường gặp
Dùng GLC-LH-SMD với sợi đa mode có cần patch cord đặc biệt không? Có. Cisco yêu cầu mode-conditioning patch cord cho tuyến MMF, bất kể độ dài, và loại cho sợi 62,5 µm khác loại cho sợi 50 µm. Tuyến SMF không cần.
Khi nào dùng GLC-EX-SMD thay vì GLC-LH-SMD? Khi tuyến SMF dài hơn 10 km. GLC-EX-SMD đạt 40 km với suy hao kênh tối đa 18 dB, trong khi LH-SMD cho phép 6 dB trên SMF.
GLC-LH-SMD khác SFP-1G-LH và GLC-GE-DR-LX thế nào? SFP-1G-LH là module 1G dành riêng cho cổng 10G, không chạy trên cổng chỉ 1G. GLC-GE-DR-LX là bản dual-rate 100M/1G cho SMF 10 km. GLC-LH-SMD là mã 1000BASE-LX/LH tiêu chuẩn cho cổng SFP 1G.
10 km có phải cự ly bảo đảm không? Đó là cự ly tối đa Cisco công bố trên SMF G.652, với điều kiện đạt cả mức công suất thu lẫn suy hao kênh tối đa 6 dB. Tuyến có nhiều mối hàn hoặc đầu nối nên được đo suy hao trước.
Đặt hàng
| Mã (PID) | Mô tả theo Cisco |
|---|---|
| GLC-LH-SMD | 1000BASE-LX/LH long wavelength, có DOM |
| GLC-LX-SM-RGD | 1000BASE-LX/LH long wavelength, bản rugged (IND) |
| GLC-GE-DR-LX | 100/1000BASE-LX long wavelength, có DOM |
| SFP-1G-LH | 1000BASE-LX/LH cho cổng 10GE |
Khi nào nên chọn GLC-LH-SMD
Chọn khi cần một module chạy được SMF đến 10 km và vẫn dùng được trên MMF còn tồn tại, kèm DOM. Nếu tuyến chỉ là MMF ngắn, GLC-SX-MMD là mã đúng hơn. Nếu tuyến SMF dài quá 10 km, chuyển sang GLC-EX-SMD.
Sản phẩm liên quan
- Module cùng họ: Cisco GLC-SX-MMD, Cisco GLC-EX-SMD, Cisco GLC-TE

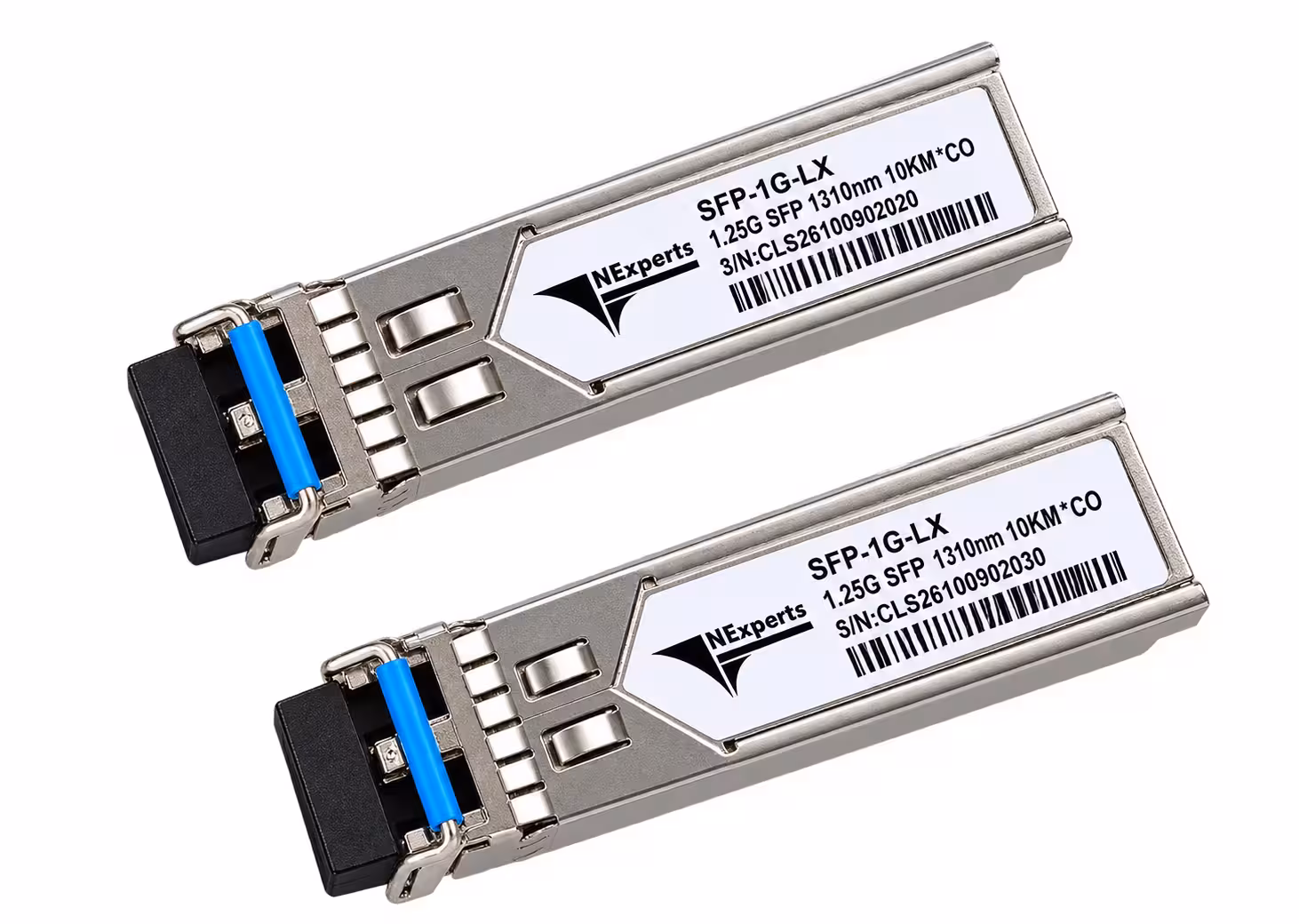

- Phương án tương thích Cisco, bảo hành 2 năm: VNE SFP-1G-LX
- Danh mục: Module quang SFP
Ghi chú minh bạch
Số liệu lấy từ Cisco SFP Modules for Gigabit Ethernet Applications Data Sheet (Table 2 cabling, Table 3 optical, Table 4 nhiệt độ/DOM, Table 5 ordering)
